উৎপত্তি স্থল: | চীন |
---|---|
পরিচিতিমুলক নাম: | Runpaq |
সাক্ষ্যদান: | NSF |
মডেল নম্বার: | 77C-DN50-7 |
ন্যূনতম চাহিদার পরিমাণ: | 50 টুকরা |
প্যাকেজিং বিবরণ: | শক্ত কাগজ + প্যালেট |
ডেলিভারি সময়: | 15-21 দিন |
পরিশোধের শর্ত: | টি / টি, এল / সি, ডি / এ, ডি / পি, ওয়েস্টার্ন ইউনিয়ন |
যোগানের ক্ষমতা: | 20000 সেট / মাস |
শৈলী: | খাঁজকাটা শেষ পাইপ ফিটিং | চাপ: | 1200 পিএসআই / 83 বার |
---|---|---|---|
ব্যাসরেখা: | DN25-DN1200, 1 "-48" | গোটানো পাল বমাস্তুলদণ্ডের: | EPDM |
বল্টু বাদাম: | SS304 | আবাসন উপাদান: | এসএস 304, 316, 316L, 2205 দ্বৈত, সুপার ডুপ্লেক্স 2507, গরম ডুবানো জালযুক্ত নমনীয় লোহা |
মডেল: | 77 সি-ডিএন 25 | আবেদন: | ইউএফ / আরও / বর্জ্য জল চিকিত্সার পরিকল্পনা, ল্যান্ডলিচেট |
আকৃতি: | সোজা, সমান | পণ্যের নাম: | grooved জিনিসপত্র, grooved নমনীয় কাপলিং |
লক্ষণীয় করা: | 90 ডিগ্রি কনুই গ্রুভড পাইপ ফিটিং,ডিএন 25 গ্যালভানাইজড আয়রন পাইপ ফিটিং,2205 ডুপ্লেক্স গ্যালভানাইজড আয়রন পাইপ ফিটিং |

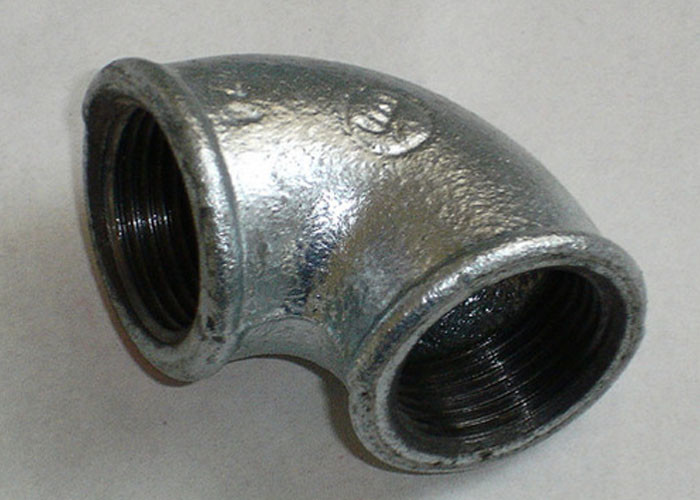

galvanized লোহা পাইপ জিনিসপত্র, রোল খাঁজ পাইপ ফিটিং, কনুই 90
সাধারণ বিবরণ
খাঁজকাটা কাপলিং খাঁজযুক্ত পাইপ সিস্টেমগুলিকে সংযুক্ত করার জন্য ডিজাইন করা হয়েছে।মেলাবেলে আয়রন, বা গ্যালভানাইজড লোহার খাঁজযুক্ত পাইপ ফিটিংগুলিতে অনমনীয় কাপলিং এবং নমনীয় কাপলিং থাকে, যাকে ভিক্টলিক টাইপ কাপলিংও বলা হয়।খাঁজযুক্ত পাইপ জয়েন্ট/পাইপ ফিটিং জয়েন্টের ভূমিকা পালন করার জন্য, খাঁজযুক্ত পাইপগুলিকে পরস্পর সংযুক্ত করার জন্য একটি অনমনীয় কাপলিং ডিজাইন করা হয়েছে যাতে তাদের মধ্যে কোন আপেক্ষিক নড়াচড়া না হয়।যখন দুটি খাঁজযুক্ত পাইপ/শ্যাফটের সুনির্দিষ্ট প্রান্তিককরণ প্রয়োজন হয়, তখন সাধারণত খাঁজকাটা কাপলিং ব্যবহার করা হয়।গুরুতর রেডিয়াল বা অক্ষীয় misalignment উচ্চ চাপ সৃষ্টি করতে পারে এবং অকাল ব্যর্থতা হতে পারে।
একটি খাঁজযুক্ত পাইপ ফিটিং এর সংজ্ঞা:
প্রথমে একটি খাঁজকাটা তৈরি করুন।জোড়াপাইপের উপর খাঁজ, এটি দুটি পাইপের প্রান্তে একটি প্রকৃত খাঁজ তৈরি বা মেশিন করে তৈরি করা হয়।পাইপের শেষের চারপাশে এবং উপরে একটি গ্যাসকেট মোড়ানো হয়, হাউজিংগুলি গ্যাসকেটের চারপাশে মোড়ানো হয় এবং পাইপের খাঁজে বসে থাকে এবং বোল্ট এবং বাদামগুলিকে একসঙ্গে ধরে রাখার জন্য একটি রেঞ্চ দিয়ে শক্ত করা হয়।
স্পেসিফিকেশন
দ্রুত জয়েন্ট আবাসন উপকরণ:
চাহিদা অনুযায়ী নাইলন, অন্যান্য যৌগিক, প্লাস্টিকের উপাদান।
নাট বল্টু:
রাবার গ্যাসকেট বা সীল:
গ্যাসকেট সীলগুলি সি-আকৃতির, ঠান্ডা জল, গরম পানি, বিরল অ্যাসিড, তেল মুক্ত বায়ু এবং একাধিক রাসায়নিক পণ্য (-50 ~ 150) এর জন্য আদর্শ গ্যাসকেট EPDM (ইথিলিন প্রোপিলিন ডায়িন মনোমার) দিয়ে তৈরি। এটি পেট্রোলিয়ামের মতো মাধ্যমের জন্য উপযুক্ত নয়
তথ্য তালিকা
নামমাত্র আকার |
পাইপ ওডি |
চাপ রেটিং |
পাইপ শেষ বিচ্ছেদ |
মাত্রা | ||
ক | খ | গ | ||||
মিমি | মিমি | সাই | মিমি | মিমি | মিমি | মিমি |
ভিতরে | ভিতরে | বার | ভিতরে | ভিতরে | ভিতরে | ভিতরে |
25 ঘ |
33.4 1.315 |
300 20.67 |
0-1.6 0-0.06 |
54 2.126 |
94 3.701 |
42 1.654 |
32 1.25 |
42.20 1.660 |
300 20.67 |
0-1.6 0-0.06 |
63 2.480 |
103 4.055 |
44 1.732 |
40 ১.৫ |
48.30 1.900 |
300 20.67 |
0-1.6 0-0.06 |
70 2.756 |
112 4.409 |
44 1.732 |
50 2 |
60.30 2.375 |
300 20.67 |
0-1.6 0-0.06 |
82 3.228 |
124 4.882 |
44 1.732 |
65 2.5 |
73.00 2.875 |
300 20.67 |
0-1.6 0-0.06 |
96 7.7০ |
148 5.827 |
44 1.732 |
65 | 76.10 3.000 |
300 20.67 |
0-1.6 0-0.06 |
100 3.937 |
১৫২ 5.984 |
44 1.732 |
80 3 |
88.90 3.500 |
300 20.67 |
0-1.6 0-0.06 |
113 4.449 |
166 6.535 |
44 1.732 |
100 4 |
114.3 4.500 |
300 20.67 |
0-3.2 0-0.13 |
140 5.512 |
193 7.598 |
48 1.890 |
125 5 |
141.3 5.563 |
300 20.67 |
0-3.2 0-0.13 |
167 6.575 |
222 8.740 |
50 1.969 |
150 6 |
168.3 6.625 |
300 20.67 |
0-3.2 0-0.13 |
196 7.717 |
252 9.921 |
55 2.165 |
200 8 |
219.10 8.625 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 14.83 |
60 2.362 |
250 10 |
273.00 10.75 |
300 20.67 |
0-3.2 0-0.13 |
314 12.362 |
377 14.843 |
50 2.363 |
300 12 |
323.90 12.75 |
300 20.67 |
0-3.2 0-0.13 |
366 14.409 |
435 17.126 |
64 2.520 |
অ্যাপ্লিকেশন
পরিষ্কার পানি | বিপরীত আস্রবণ |RO সিস্টেম, Ultrafiltration |ইউএফ সিস্টেম, সমুদ্রের জল নির্মূলকরণ, |
অপচয় জল | জল চিকিত্সা, বর্জ্য জল চিকিত্সা, সমুদ্রের জল নির্বীজন, বর্জ্য শোধনাগার |
খাঁজকাটা পাইপিং | অগ্নি সুরক্ষা, শিল্প নির্মাণ, সমুদ্র, খনির, তেল, গ্যাস এবং রাসায়নিক, বিদ্যুৎ উৎপাদন |
পাইপ ফিটিং
প্রতিযোগিতামূলক সুবিধা
কাস্টসফট সিএডি এবং সিএই দ্বারা কাস্ট প্রসেস ডিজাইন
কঠোর উত্পাদন প্রক্রিয়া নিয়ন্ত্রণ
কাস্টিং উপাদানের মান নিয়ন্ত্রণ
কম্পোজিশনাল, মেটালোগ্রাফিক এবং মেকানিক্যাল প্রপার্টি পরীক্ষার জন্য মেটাল ম্যাটেরিয়াল ল্যাবরেটরি
নিখুঁত উপস্থিতি
UL213 এবং FM1920 এর কঠোর পরীক্ষার মান
গ্যাসকেট উত্পাদন এবং উপাদান পরীক্ষা সীল জন্য কঠোর মান।
